深入解析 NTC 热敏电阻的工作原理、特性与选型指南
在科技飞速发展的今天，温度测量无处不在，从日常的家电设备，到关乎安全的电池管理系统，再到精密的医疗设备，准确的温度感知对于保障设备性能、延长使用寿命以及确保使用者的安全都至关重要。在众多温度测量元件中，NTC 热敏电阻凭借其独特的性能，成为温度感知领域的基石。
NTC 热敏电阻的核心技术
NTC 热敏电阻，也叫负温度系数热敏电阻，简单来说，它有个特性：温度越高，电阻值越低。这种热敏电阻大多是用半导体陶瓷材料做的，像常见的锰 - 镍 - 钴氧化物陶瓷就是其中一种。
这些材料导电的原理有点复杂，我们拿电子跳跃模型来解释。在镍 - 锰 - 氧系 NTC 热敏陶瓷里，要实现电子导电，得满足两个条件：第一，金属离子的化合价能变；第二，这些能变价的金属离子，在晶体结构里得处在相同的位置。
举个例子，锰离子就有 + 4、+3、+2 等好几种化合价。在尖晶石结构里，电子会在离得比较近的 B 位锰离子（Mn⁴⁺和 Mn³⁺）之间 “跳来跳去”，这样就产生了导电的效果。
NTC 热敏电阻有个特点：温度升高时，电阻值反而会降低，而且它们之间的变化不是直线关系。我们可以用两个公式来描述这种变化。
第一个是Steinhart-Hart 方程：(frac {1}{T}=A + Bln (R)+C (ln (R))^3) 。这里的 T 指的是绝对温度，R 是电阻值，A、B、C 是由材料决定的固定数值。
实际应用中，更常用经验公式：(R_T = R_{T0} e^{B (frac {1}{T}-frac {1}{T0})}) 。公式里的 B 值很关键，叫做材料常数，它反映了热敏电阻对温度变化的敏感程度。简单来说，B 值越大，温度每变化一点，电阻值的变化就越明显。
关键性能参数解读
标称电阻值（R25）：指在 25℃下测量得到的电阻值，它是 NTC 热敏电阻的一个重要基准参数。不同应用场景需要不同标称电阻值的热敏电阻，比如在一些简单的温度测量电路中，可能会选用 10kΩ、50kΩ 等常见标称值的 NTC 热敏电阻。
B 值：如前文所述，B 值决定了电阻温度系数。在设计温度测量或控制电路时，需根据对温度灵敏度的要求来选择合适 B 值的 NTC 热敏电阻。若要实现高精度的温度测量，通常会选择 B 值较大且精度高的热敏电阻。
热时间常数：它描述了 NTC 热敏电阻在环境温度突变时，温度变化达到初始温度与最终温度差值的 63.2% 所需的时间。热时间常数越小，表明热敏电阻对温度变化的响应速度越快，在需要快速捕捉温度变化的应用中，如汽车发动机的温度监测，就需要热时间常数小的 NTC 热敏电阻。
耗散系数：表示 NTC 热敏电阻在自发热条件下，温度每升高 1℃所消耗的功率。该参数与热敏电阻的散热情况相关，在实际应用中，要考虑其工作环境的散热条件，确保热敏电阻不会因自发热而影响测量精度。
精度等级：体现了 NTC 热敏电阻在规定温度范围内的实际电阻值与标称电阻值的偏差程度。在医疗设备、精密仪器等对温度测量精度要求极高的领域，必须选用高精度等级的 NTC 热敏电阻，以保证测量结果的准确性。
工作温度范围：每个 NTC 热敏电阻都有其特定的工作温度区间，超出这个范围，热敏电阻可能无法正常工作甚至损坏。例如，一般的 NTC 热敏电阻工作温度范围可能在 -40℃至200℃，而一些特殊应用的热敏电阻，其工作温度范围可以更宽。

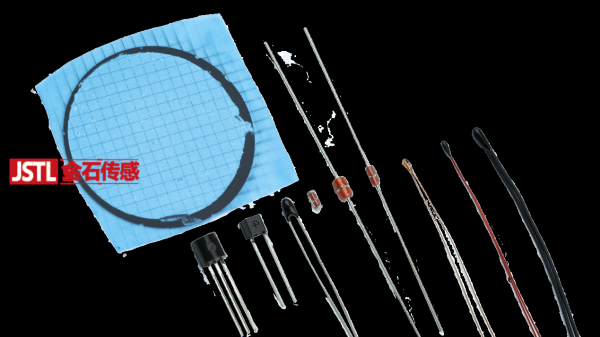

结构工艺与封装形式
环氧树脂涂装：这种封装形式成本较低，能提供一定程度的机械保护和防潮性能。常用于对精度和稳定性要求不是特别高的普通家电产品，如电热水壶、取暖器等的温度测量。不过，其耐环境性相对较弱，在高温高湿或有化学腐蚀的环境中，可能会影响其性能。
玻璃封装：玻璃封装的 NTC 热敏电阻具有良好的稳定性和耐环境性，能有效抵抗湿气、化学物质的侵蚀，适用于恶劣环境下的温度测量，如汽车发动机舱内、工业生产中的高温高湿环境等。但其响应速度相对较慢，且成本较高。
贴片式：贴片封装尺寸小、重量轻，适合高度集成化的电子产品，能够节省电路板空间。在手机、平板电脑等便携式设备的电池温度管理以及主板温度监测中应用广泛。它的响应速度较快，但散热性能相对有限。
探针式：探针式 NTC 热敏电阻通常用于直接接触被测物体进行温度测量，其结构使得它能够快速准确地感知被测物体的温度变化，常用于食品加工行业中对食品内部温度的测量，以及一些需要精确测量小尺寸物体温度的场景。
精密选型要点
测量范围：首先要明确实际应用中的温度测量范围，确保所选 NTC 热敏电阻的工作温度范围能够覆盖该区间。例如，在冰箱的温度控制系统中，温度范围一般在 - 20℃至 10℃左右，就需要选择在此范围内能稳定工作的 NTC 热敏电阻。
精度要求：根据应用场景对温度测量精度的要求来选择合适精度等级的热敏电阻。如医疗设备中，对体温测量精度要求可能达到 ±0.1℃，这就需要高精度的 NTC 热敏电阻；而在一些普通的环境温度监测中，精度要求可能相对较低。
响应速度：对于温度变化快速的场景，如快速加热或冷却的设备，必须选择热时间常数小、响应速度快的 NTC 热敏电阻，以便及时准确地跟踪温度变化。
环境条件：考虑使用环境的湿度、化学腐蚀等因素。在潮湿环境中，需选择防潮性能好的封装形式，如玻璃封装或经过特殊防潮处理的热敏电阻；在有化学腐蚀风险的环境中，要选用具有抗腐蚀能力的材料和封装。
尺寸限制：在一些小型化的电子产品中，电路板空间有限，此时贴片式等小尺寸封装的 NTC 热敏电阻更具优势；而在对空间要求不高的大型设备中，可根据其他性能需求选择合适尺寸的热敏电阻。
成本：成本也是选型时不可忽视的因素。在满足性能要求的前提下，尽量选择性价比高的 NTC 热敏电阻。对于大规模生产的产品，成本的微小差异可能会对整体成本产生较大影响。
NTC 热敏电阻作为一种经济高效的温度感知方案，在众多领域发挥着不可替代的作用。其独特的工作原理、多样的特性以及丰富的封装形式，为工程师们在不同应用场景下的选型提供了广泛的选择空间。通过深入了解 NTC 热敏电阻的工作原理、关键性能参数，并结合实际应用需求进行科学选型，能够充分发挥其在温度测量与控制中的优势，为各类设备的稳定运行和性能优化提供有力保障。随着科技的不断进步，NTC 热敏电阻在材料、工艺等方面也将持续创新，进一步拓展其应用领域，为温度感知技术的发展注入新的活力。
金石传感在 NTC 热敏电阻领域的优势
金石传感科技有限公司在 NTC 热敏电阻的研发与生产中具备显著优势。在材料配方方面，通过不断研发与优化，掌握了独特的配方技术，能够精准控制材料的性能，确保生产出的 NTC 热敏电阻具有稳定且符合要求的 B 值、标称电阻值等参数。在精密制造工艺上，采用先进的生产设备和严格的质量控制体系，保证产品的一致性和稳定性。无论是在电阻值的精度控制，还是在封装工艺的可靠性上，金石传感科技的产品都表现出色。其丰富的产品系列能够满足不同行业、不同应用场景的多样化需求，从普通消费电子到高端工业、医疗领域，都能提供合适的 NTC 热敏电阻解决方案。
