厂房防水技术应用与实施指南

引言

工业厂房作为现代制造业的载体,其建筑防水系统的完整性直接关系到生产设备安全、产品质量稳定及企业运营成本控制。传统金属屋面建筑在长期使用过程中普遍面临防水层老化、基材腐蚀、热胀冷缩应力开裂等技术难题,严重影响厂房整体使用寿命与能耗控制效果。

本指南基于现代建筑修缮工程实践,系统阐述厂房防水技术的标准化实施流程与质量控制体系,为工业企业、物流仓储中心等各类厂房建筑的防水改造提供技术参考与操作依据。

1    .    基本术语与定义

1.1主要术语

金属屋面防水系统:以彩钢瓦、镀锌板等金属材料为基层,通过多层次涂膜构建的综合防水保护体系。

基层涂料:直接施作于金属基面的防水涂膜,主要功能为封固基材、增强附着力。

增强材料:置于涂膜层间的纤维织物,用于分散应力、防止开裂扩展。

表层涂料:防水系统的外层保护膜,承担隔热反射、耐候防护等功能。

1.2性能指标体系

• 附着力标准:≥2.5MPa(金属基面拉拔强度)

• 耐候性要求:户外暴露使用寿命≥15年

• 温度适应范围     :-    55°C至+120°C

• 隔热效果:导热系数≤0.03W/(m·K)

2    .    基本原则与技术要求

2.1系统性设计原则

厂房防水系统应遵循多层复合、应力分散、环境适应三项基本原则。通过基层封固、中间增强、表层保护的三级防护体系,实现防水、防腐、隔热、耐候的综合性能目标。

2.2材料选择标准

水性环保要求:所选涂料产品须为水性无毒配方,VOC含量≤50g/L    ,   确保施工环境安全。

附着性能标准:基层涂料与金属基面的附着强度应≥2.5MPa    ,   在温度循环测试中不出现脱层现象。

耐腐蚀指标:产品应具备耐酸雨、耐盐雾、耐化工大气腐蚀能力,盐雾试验≥1000小时无异常。

2.3施工环境控制

• 环境温度:5°C-35°C

• 相对湿度:≤85%

• 风力等级:≤5级

• 基面含水率:≤9%

3    .    实施准备与前期检测

3.1现状评估流程

基面状况调查:检测金属屋面的锈蚀程度、涂层剥落范围、结构变形情况。重点关注天沟、檐口、接缝等薄弱部位的渗水风险点。

环境因素分析:评估厂房所处环境的化学腐蚀性、温湿度变化幅度、紫外线强度等影响因素,确定防护等级要求。

承载能力验算:计算屋面结构在增加防水涂膜重量后的安全余量,确保不超过设计荷载限值。

3.2材料准备清单

2. DST鼎缮涂-02金属屋面防水基层涂料:用量按1.2-1.5kg/m²计算

3. DST鼎缮涂-05缝织聚酯增强布:覆盖率100%     ,    搭接宽度≥50mm

4. DBT鼎贝涂-01金属屋面防水表层涂料:用量按0.8-1.0kg/m²计算

5. DST鼎缮涂-03天沟保护涂料:用于天沟内表面处理

6. DST鼎缮涂-04金属基自修复涂料:用于局部锈蚀修复

3.3设备工具配置

• 高压清洗设备(压力≥15MPa)

• 除锈工具(钢丝刷、砂纸、电动打磨机)

• 涂装工具(滚筒、毛刷、喷枪)

• 检测仪器(附着力测试仪、湿膜厚度计、红外测温仪)

4    .    标准化操作流程

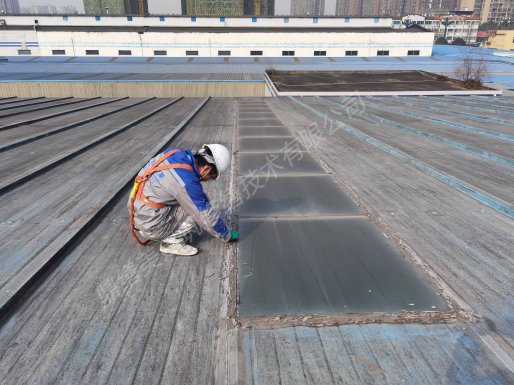

4.1基面处理阶段

清洁除污:使用高压水枪解决屋面积尘、油污、松散附着物。对于顽固污渍,可配合中性清洁剂进行预处理。

锈蚀处理:

2. 轻微锈蚀(锈蚀面积<10     %):    使用DST鼎缮涂-04金属基自修复涂料直接覆盖,实现带锈涂装

3. 中度锈蚀(锈蚀面积10     %-     30      %):    机械除锈至St3级标准后涂装

4. 重度锈蚀(锈蚀面积>30     %):    建议更换基材或采用防锈底涂系统

干燥控制:确保基面含水率≤9%    ,   必要时采用热风干燥或延长晾干时间。

4.2防水涂膜施工

***道:基层涂料施工

2. 将DST鼎缮涂-02基层涂料充分搅拌均匀

3. 采用滚筒或毛刷进行涂装,涂膜厚度控制在0.3-0.4mm

4. 4小时后进行第二遍涂装,累计干膜厚度达到0.6-0.8mm

5. 重点加强天沟、接缝等部位的涂膜厚度

第二道:增强布铺设

2. 在基层涂料表干未完全固化时(约2-4小时)铺设缝织聚酯增强布

3. 搭接宽度不少于50mm     ,    避免起泡和褶皱

4. 使用工具将增强布充分浸润并压实

5. 复杂节点部位采用多层增强处理

第三道:表层涂料施工

2. 待增强层完全固化后(≥8小时)进行表层涂装

3. DBT鼎贝涂-01表层涂料分两遍施工,每遍用量0.4-0.5kg/m²

4. 施工间隔时间4-6小时,确保层间附着效果

5. 涂膜总厚度应达到1.5-2.0mm

4.3特殊部位处理

天沟系统:采用DST鼎缮涂-03天沟保护涂料进行专项处理,涂膜厚度增加30%    ,   并在转角部位设置额外加强层。

屋面接缝:所有金属板接缝均需进行密封胶    预    处理,再覆盖三层防水涂膜系统。

穿透节点:管道、设备基座等穿透部位采用高分子密封材料配合涂膜系统进行综合防护。

5    .    质量控制与检测标准

5.1过程控制要点

涂膜厚度控制:使用湿膜厚度计实时监测,确保每道涂膜厚度均匀一致,偏差范围±0.1mm    。

层间附着检测:每层涂膜固化后进行附着力抽检,检测频率为每500m²不少于5个点位。

外观质量验收:涂膜表面应平整光滑,无气泡、开裂等缺陷,色泽均匀一致。

5.2成品检测项目

防水性能测试:

• 淋水试验:连续淋水24小时,系统内侧无渗漏痕迹

• 蓄水试验:重点部位蓄水深度20mm     ,    保持48小时无渗透

物理性能检测:

• 拉伸强度:≥1.8MPa(标准条件下)

• 断裂伸长率:≥200%

• 低温弯折性     :-    25°C下弯折无开裂

耐久性能评估:

• 人工老化试验:1000小时氙灯照射后性能保持率≥80%

• 冻融循环测试:50次循环后附着力下降<10%

6    .    安全规范与环境保护

6.1施工安全要求

高空作业防护:所有屋面作业人员必须佩戴安全带,设置安全绳索系统。施工现场应配备专职安全监督员,严禁单人作业。

化学品安全管理:涂料储存温度控制在5°C-30°C    ,   远离火源。施工人员应佩戴防护手套、护目镜等个人防护用品。

气象条件限制:雨天、雪天、雾天及风力>5级天气条件下严禁施工。施工前应关注48小时天气预报,合理安排施工进度。

6.2环境保护措施

废料处置:清理下来的废旧涂层、锈渣等固体废物应分类收集,委托有资质的危废处理机构进行无害化处置。

水体保护:施工现场应设置废水收集系统,防止含涂料的废水直接排放至雨水管网或自然水体。

大气污染防控:选用低VOC环保涂料产品,施工过程中采取封闭或半封闭作业方式,减少有机溶剂挥发对大气环境的影响。

7    .    维护管理与长期保障

7.1定期检查机制

日常巡检制度:建立屋面防水系统月度巡检制度,重点关注天沟排水、接缝密封、涂膜外观等状况。巡检结果应建立台账记录,发现异常及时处置。

年度专业检测:每年汛期前组织专业技术人员进行检测,包括附着力抽测、防水性能验证、结构安全评估等项目。

五年系统评估:每5年委托具备相应资质的第三方检测机构进行系统性能评估,根据评估结果制定维护更新计划。

7.2预防性维护措施

清洁维护:每季度清理屋面积尘、落叶等杂物,保持天沟排水畅通。使用软毛刷配合清水进行清洁,避免使用强酸碱性清洁剂。

局部修复:对于轻微划伤、磨损等局部缺陷,应在24小时内使用同型号涂料进行修补,修补面积应超出缺陷范围50mm以上。

系统升级:随着使用年限增长和环境条件变化,适时对防水系统进行技术升级改造,引入新材料、新工艺,延长使用寿命。

7.3档案管理体系

技术档案建立:建立完整的防水工程技术档案,包括设计方案、材料检测报告、施工记录、验收文件等,实行一厂一档管理。

维护记录归档:所有巡检、检测、维护、修复活动均应形成书面记录,按时间顺序归档保存,为系统维护决策提供数据支撑。

质保期管理:防水系统质保期不少于15年,质保期内应建立快速响应机制,确保出现问题时能够及时维修,保障厂房正常生产运营。

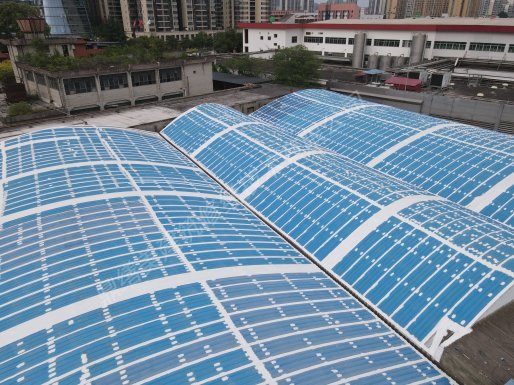

结语

厂房防水技术的规范化实施是确保工业建筑长期安全运行的重要保障。通过系统化的技术方法、标准化的操作流程、严格化的质量控制以及科学化的维护管理,能够有效解决传统金属屋面防水难题,实现防水、隔热、节能的综合效益。

本指南所述技术体系适用于各类工业厂房、物流仓储、生产车间等金属屋面建筑的防水改造工程,为企业资产保值增值、生产环境改善、运营成本控制提供技术支撑与实施依据。

Tags：

免责声明：所有文章均来自互联网，版权归属为原作者，如有侵犯您的权益，请联系本站删除！ 关于转载：感谢您对网站平台的认可，以及对我们原创作品以及文章的青睐，非常欢迎各位朋友分享到个人站长或者朋友圈，但转载请说明文章出处。
