南京基泰 | 江苏电厂高大模板支撑（高支模）监测系统项目

一、监测背景

当前我国建筑施工脚手架工程、高大模板支撑体系坍塌事故频发,施工现场脚手架材料、构配件非标进场把关不严,脚手架、模板支架的荷载取值、结构设计计算、搭设不规范,支架凭经验任意少设或不设置斜杆,有的连横杆也少设,或擅自更改高大模板支撑体系施工方案等问题突出,极易导致混凝土在浇筑、振捣过程发生群死群伤坍塌事故,造成惨重的人员伤亡和不良的社会影响,不仅给国家和人民生命财产造成了极大的损失,而且严重危及建筑企业的生存与发展,同时,也给地方政府职能部门、工程质量安全监督机构带来巨大的监管压力。

二、高支模监测的目的

(1)通过将监测数据与预测值作对比,判断上一步施工工艺和施工参数是否符合或达到预警要求,同时实现对下一步的施工工艺和施工进度控制,从而切实实现信息化施工;

(2)通过监测及时发现支撑结构在施工过程中的环境变形发展趋势,及时反馈信息,达到有效控制施工对建(构)筑物影响的目的;

(3)通过监测及时调整支撑系统的受力均衡问题,使得整个支撑在浇筑过程能始终处于安全、可控的范畴内;

(4)实时监控混凝土浇筑过程中高支模的工作状态,及时发现混凝土浇筑过程中高支模系统监测参数的异常变化,当高支模检测参数超过设定的报警值时,立即通知现场作业人员和其它相关方人员马上停止施工作业、迅速撤离现场。

三、高支模监测项目

(1) 立杆轴力监测

在立杆顶部与面板之间设置压力传感器,监测面板直接施加在立杆上的外力。沿主梁间隔设置压力传感器,压力传感器间距不宜大于10m。

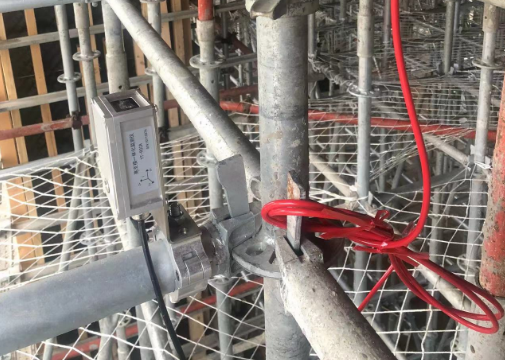

(2) 支架倾斜监测

在脚手架使用过程中,支架倾斜过大极易造成支架坍塌,支架倾角监测主要用于掌握立杆的局部变形情况,防止支架局部失稳。一旦发现支架的倾斜过大,则采取措施,保证结构和人员的安全。在立杆顶部设置倾斜测点。

(3) 面板沉降监测

竖向位移安装方法,在模板底木方梁下的横杆安装激光位移传感器,安装时使传感器激光射向模板。

四、监测数据采集传输

为了减少监测项目对于工程的影响,数据传输模式拟采用无线传输方式,将传感器与采集仪相连,采用无线传输方式通过移动网络实现数据传输,只要手机信号可达之处,即可进行传输,传输范围较广,不需要大面积连线,施工方便,更安全。采集到的数据可通过北京浩坤科技有限公司的结构健康监测系统云平台展示,可提供实时数据、历史数据查询等,如果有需要也可接入业主已有的系统平台。

南京基泰土木工程仪器有限公司是一家专业从事岩土工程监测仪器设计和制造、系统集成、销售服务及技术咨询的新型民营高科技产业实体。主要产品如振弦式应变计、裂缝计、测缝计、位移计、渗压计、土压力计、钢筋计、岩石应力计、多(单)点位移计、振弦式(陶瓷电容式)静力水准系统等,精密水位计、振弦式精密温度计、电阻温度计等,MEMS便携式、固定安装式测斜仪、倾角计等倾斜系列的变形监测仪器, MCU自动化采集装置,读数仪、集线箱、分布式和总线式测量系统等,电磁沉降仪水位仪等。大坝及岩土工程安全监测的各类传感器及其仪表、监测自动化系统、监测工程配套材料及辅件等。
